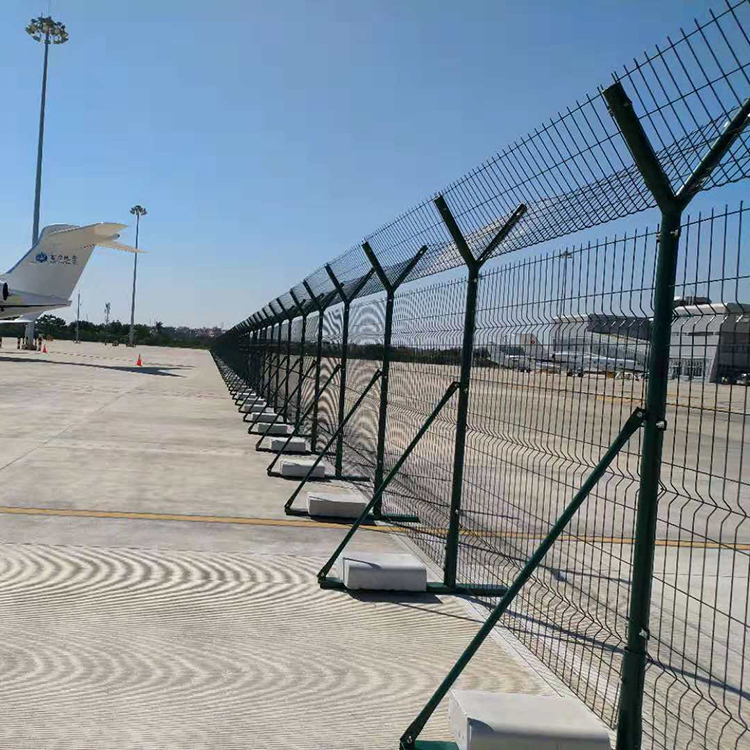

機場鋼筋飛行區(qū)圍界網(wǎng)的幾種防腐處理

1:機場鋼筋-飛行區(qū)圍界網(wǎng)的鍍鋅的工藝方法有電鍍,熱鍍,粉鍍等，目前多采用熱浸鍍鋅.熱鍍的壽命相對電鍍要長;粉度較適于螺栓,連接件等表面不規(guī)則的物體.鍍鋅防腐法在干燥氣候條件下使用效果較好,其耐受酸,堿，鹽的腐蝕能力較差，在潮濕多雨，沿海等地區(qū)壽命很短.鍍鋅的優(yōu)點是鍍鋅層與金屬基體結(jié)合牢固，鍍層耐磨,耐沖擊.在<隔離柵技術(shù)條件》(JT/T374- - -1998)中,鋼板網(wǎng)的鍍鋅附著量要求如下:當板厚為4.0m時，鋅層質(zhì)量平均值為135g/m和270g/m. (重工業(yè)，都市，沿海等腐蝕較嚴重地區(qū)取高值) .

2:機場鋼筋網(wǎng)立柱,斜撐的鋅層質(zhì)量較低不得低于450g/m.鍍鋅層一般可維持35年.噴塑:噴塑是利用靜電發(fā)生器使金屬表面與塑料粒子之間形成靜電場,將塑料粉末吸附在金屬表面,經(jīng)塑化后形成保護膜.噴塑采用熱固性材料,如環(huán)氧樹脂,酚醛樹脂等，涂層薄(厚度0.07-0.2mm),未經(jīng)改性處理的涂層固化后一般較脆， 受碰撞易脫裂成片狀剝落,室外耐候性能稍差，壽命1-3年.

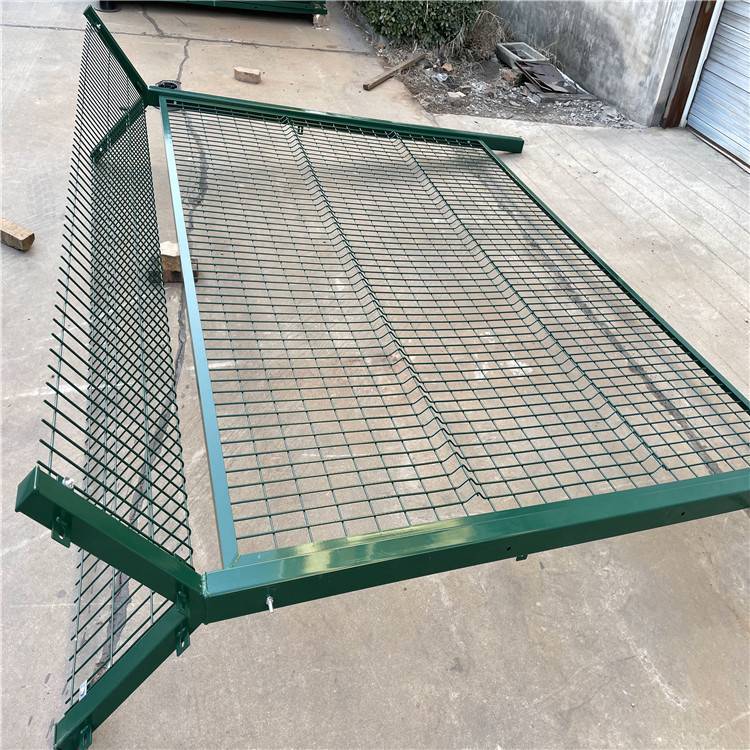

3:機場鋼筋網(wǎng)浸塑:浸塑是將金屬構(gòu)件預熱后浸人流化狀態(tài)的塑料粉末中，以金屬構(gòu)件自身的熱量使粉末均勻沾附于構(gòu)件表面，再進一步加熱使粉末充分熔融流平，冷卻后金屬表面即形成平滑的塑層.塑層厚度0.4-0.8m.浸塑防腐比較適用于潮濕，多雨的氣候.質(zhì)量好的浸塑產(chǎn)品使用壽命可達10年.

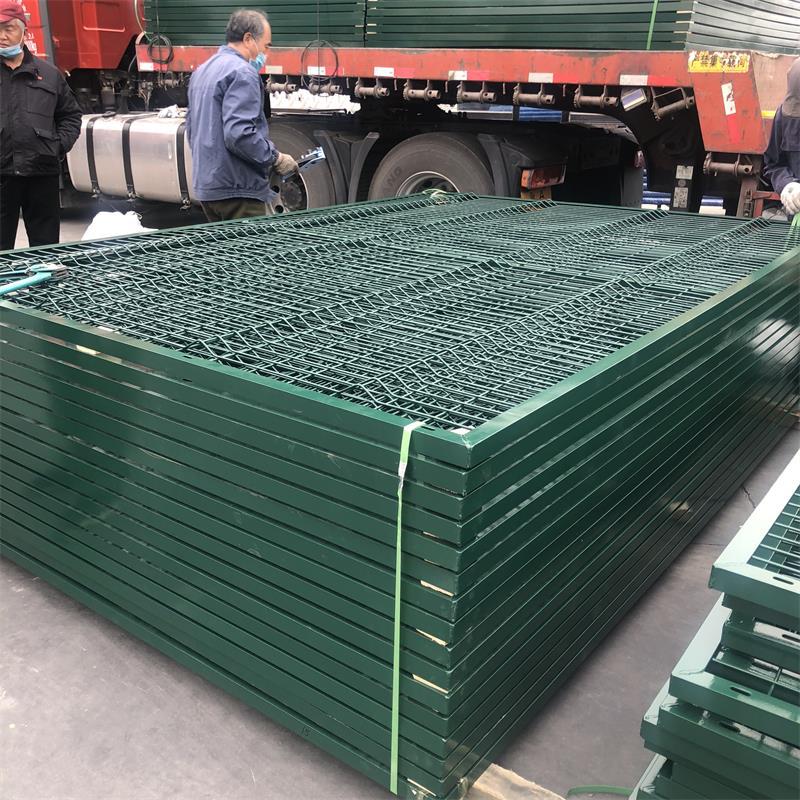

4: 機場鋼筋網(wǎng)鍍鋅與浸(噴)塑雙涂層防腐:金屬構(gòu)件或鋼筋網(wǎng)片先經(jīng)熱浸鍍鋅,鍍層厚度約0.01 5mm左右，再經(jīng)噴塑或浸塑處理.采用這種方法，理論上防腐效果好于單一鍍層防腐,但防腐年限也并非成倍增加，而取決于加工工藝,各鍍層厚度以及各鍍層與金屬間緊密結(jié)合的程度等.金屬圍界防腐處理方法，無論采用以上哪一-種, 都要求鍍防腐層之前,將金屬構(gòu)件經(jīng)過酸洗或特殊工藝處理，除去金屬表面的浮銹,以使鍍層與金屬構(gòu)件牢固地結(jié)合在一起.

標簽： 機場圍界網(wǎng)、機場圍界、機場鋼筋網(wǎng)圍界、飛行區(qū)鋼筋網(wǎng)圍界、飛機場圍界隔離、機場隔離網(wǎng)、機場鐵絲網(wǎng)圍界、機場飛行區(qū)隔離網(wǎng)、鋼絲網(wǎng)圍界、鋼筋網(wǎng)圍界 機場護欄網(wǎng) 機場防護網(wǎng)等 機場圍界網(wǎng) Y型安全防御網(wǎng) 機場圍界鐵絲隔離網(wǎng)鋁包鋼勾花網(wǎng)、鋁包鋼機場圍界、鋁包鋼絲網(wǎng)圍界、鋁包鋼刺絲、鋁包鋼滾籠、鋁包鋼機場護欄、鋁包鋼機場隔離網(wǎng)、鋁包鋼機場圍網(wǎng)、
